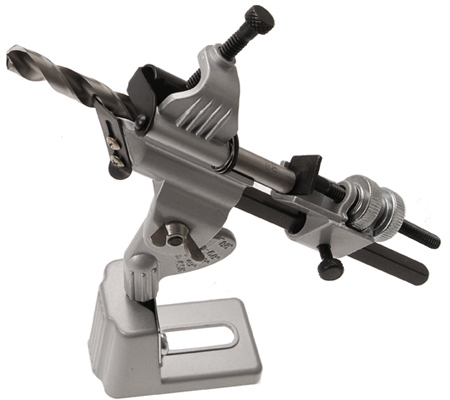

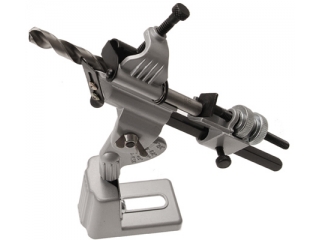

M420 - Przyrząd do ostrzenia wierteł

Do precyzyjnego mocowania wierteł do szlifowania
do wierteł o średnicach 3 - 18 mm
5 nastaw kątów szlifowania: 41. 49. 59. 68. 88 stopni.

Instrukcja obsługi

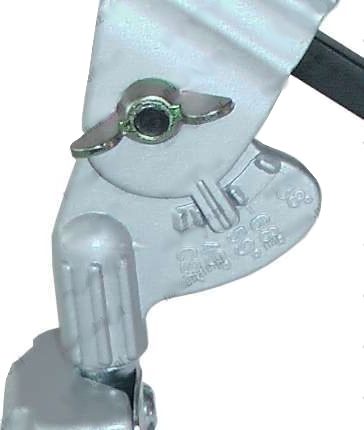

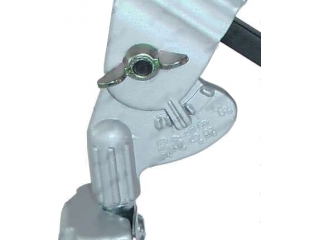

Ustawić kąt szlifowania śrubą F
- 59° do normalnego użytku
- 88° na cienki materiał. aby uniknąć przetarć
- 68° dla małych wierteł
- 49° do miękkich metali
- 41° do zatapiania

1. Śrubę zaciskającą B poluzować.

2. Sanki nastawne na 4-kątnej prowadnicy G poluzować. Śrubę regulującą D maksymalnie cofnąć i osadzić wiertło. Wiertło powinno być tak osadzone aby wystawało ponad krawędź C o długość swojej średnicy. Wtedy śrubę H sanek i śrubę B lekko skręcić. ( Śrubę B lekko. aby wiertło ledwo się trzymało). Proszę uważać aby część spiralna była ułożona do góry C .

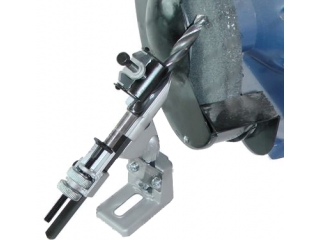

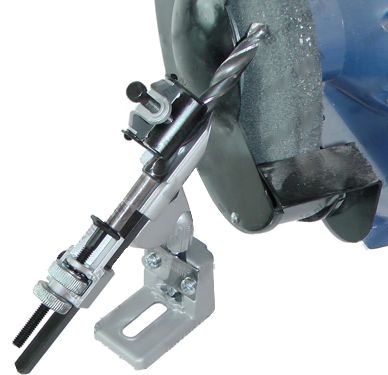

3. Urządzenie zamontować pionowo przed kamieniem do szlifowania (patrz szkic). Wiertło powinno być ustawione przy dolnej połowie kamienia lub lewej albo prawej. (Uwaga: Urządzenie musi swobodnie być ruchome!) Podstawę A zamocować śrubą motylkową lub ściskiem. tak aby wiertło u góry miało ok. 5mm odstępu od kamienia.

4. Śrubę zatrzymującą E wystarczająco poluzować. kamień szlifierski wprawić w rotację i za pomocą śruby D wiertło powoli przesuwać aby dotykało kamienia. Wówczas urządzenie odchylać na lewo i prawo (ok. 60° ). wtedy automatycznie uzyska się odpowiednie szlifowanie. W zależności od tego jak głęboko ma być szlifowane wiertło. śrubę D powoli w odstępach kręcić do przodu. Powoli. aby zapobiec przegrzaniu i spaleniu wiertła.

5. Śrubę E jako pozycję kontrolną skręcić. Śrubę B poluzować. wiertło wyciągnąć i odwrócić. Śrubę D powrotem skręcić i całość powtórzyć kolejny raz aż do końca śruby E .
